故障监测定位系统
系统简介
故障监测定位系统,采用60通道的传声器阵列,可进行高指向性拾音(定向拾取目标方向声音),并去除环境噪声干扰。该系统可根据增强后的声信号,进行故障判断, 并采用声定位技术,进行故障定位。

系统特点 1、定向拾音的角度可动态设置,指向性角度最小可达10度。
2、定向拾音的方向可动态设置。
3、非目标方向噪声压制达20dB以上。
4、定位误差小于5度。

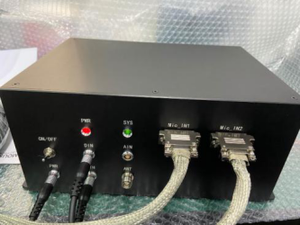

硬件设备
应用案例:

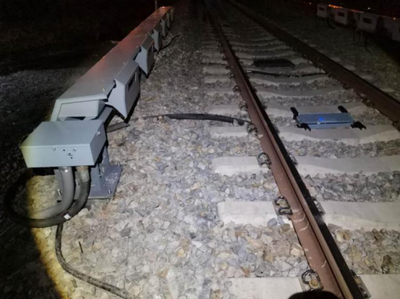

动车底部故障监测定位(异常声音信号采集)
系统参数

1. 单次列车通过后处理时间不得超过5分钟。

2. 采用16位60通道模拟量输入,每通道采样率为48kHz。

3. 信号增强每帧处理时间:20ms。

4. 麦克风阵采取15×2的阵列排布方式,间距为11mm。

5. 测试数据的频带:2k~15kHz。

6. 定位精度(8k~15kHz)在10度以内。

7. 采集信号的声压级范围:40dB~120dB。

8. 供电:+28~32VDC,纹波≤200mV,稳态功耗≤30W。

9. 结构尺寸: 360mm × 214mm × 110mm。

10. 整体尺寸: 143mm x 43mm。


系统优点
1、具有多通道声学信号采集功能。可根据列车通道信号,自动启动或停止采集存储信号,具有水平面(铁轨所在平面)方向定位功能;
2、具有波束形成信号增强功能;
3、具有原始信号存储和增强后信号存储功能;
4、具有网络数据传输功能。
