声学超材料——声子晶体
材料简介
声子晶体声学超材料,是指由不少于两种弹性材料所构成的周期性结构(或材料)。这一材料存在声波段带隙,能够抑制一定频率范围内弹性波的传播,而这一定频率范围称为禁带。因此,声子晶体这种声学超材料,其周期性结构(或材料),能够有效抑制特定频率范围内(又称带隙内)的弹性波传播。

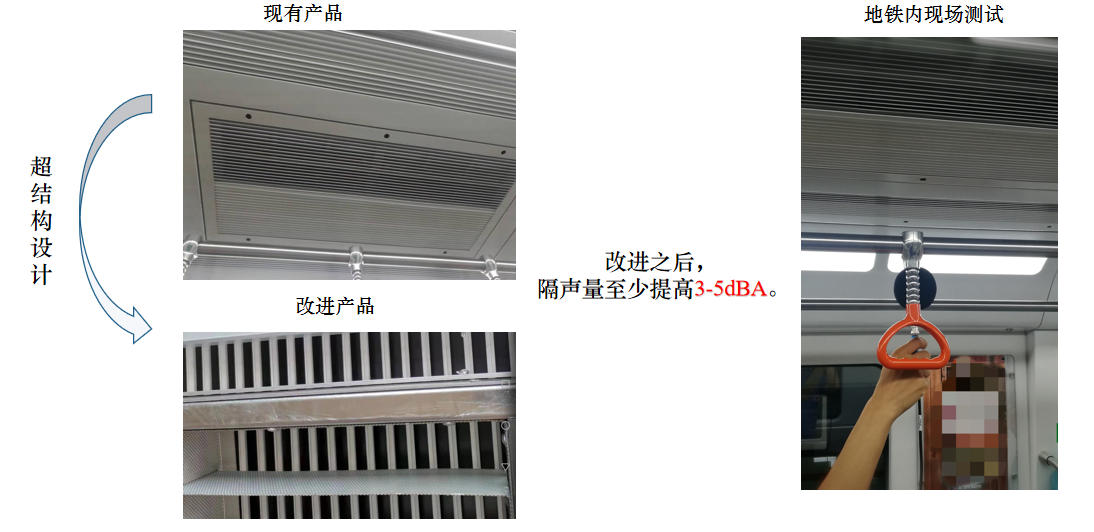

应用一:地铁回风口通风格栅
应用二:声子晶体消声器
设计原理
1、风道中风噪的降噪:在风道内的特定位置处,设计多个错位排列的隔板,使进风口的气流,形成曲折的流动路径。因为风道中的气流,可通过曲折的流动路径降低其动能,表现为风机的动压转变成风道内的静压,进风口处的气流的紊乱程度和速度明显下降,风噪明显降低。 2、风机电机的降噪:风机电机的噪音,通过格栅(数层隔板的阻挡和吸收)后,噪音有明显减少,并结合出风口的格栅,可进一步减少噪音。 这些设计,可有效降低气流和电机的噪音,被广泛应用于声场噪声处理领域。

验证测试

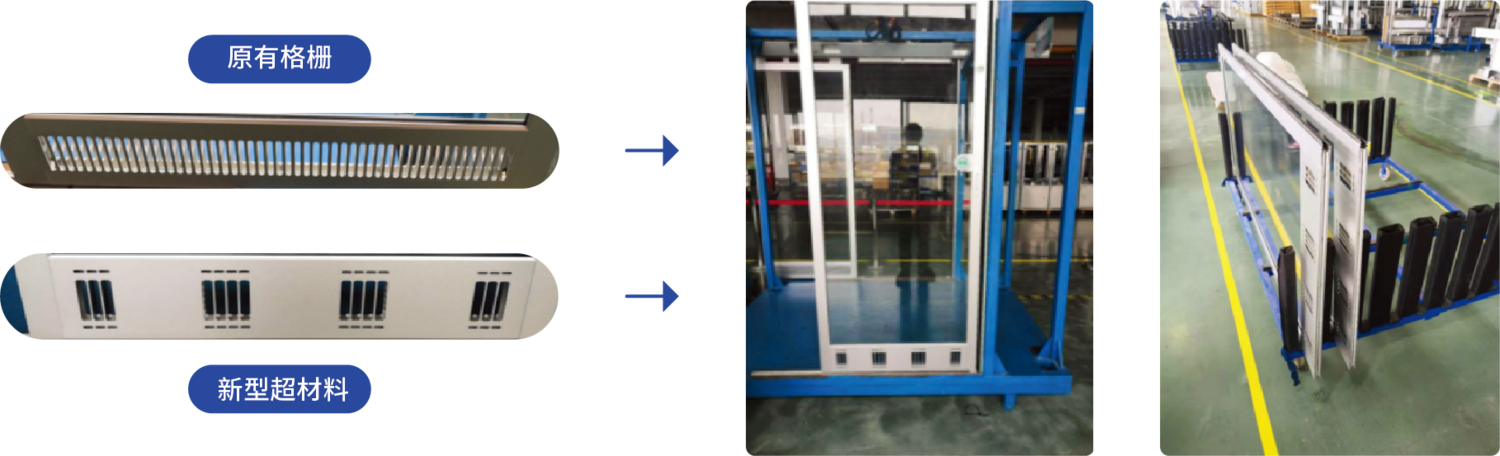

场景:在主机厂400km时速样车内,对端门换用新型通风格栅。
结果:在保证外形尺寸、厚度、通风率相同的前提下,使用声子晶体的格栅,其隔声量比原有通风格栅高4dB。

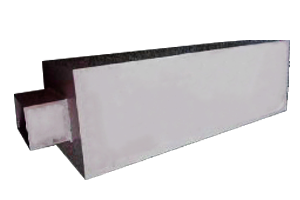

产品简介
声子晶体消声器,是为满足通风管路的降噪要求,而专门设计的一种消声器。北京声科测可根据通风管路的尺寸、空间和重量进行定制化设计声子晶体消声器。目前,已成功开发出消声直管、消声弯头、消声三通等多种形式的消声器。
禁带原理图
